Фильтр напорный типа ФГМ 32

Фильтры напорные типа ФГМ 32 предназначены для очистки минеральных масел от механических примесей кинематической  вязкостью до 500 мм2/с при температуре от 0º до 80º С. Диапазон температур окружающей среды от минус 40º до плюс 40º С. Номинальное давление гидросистемы 32 мПа.

Фильтры обеспечивают в процессе эксплуатации гидропривода необходимую чистоту масла, работая в режимах полнопроточной или пропорциональной фильтрации во всасывающей, напорной или сливной линиях гидросистем различных станков и машин.



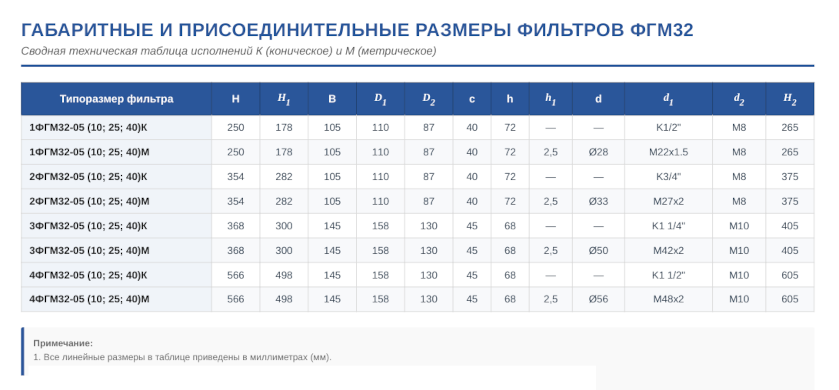

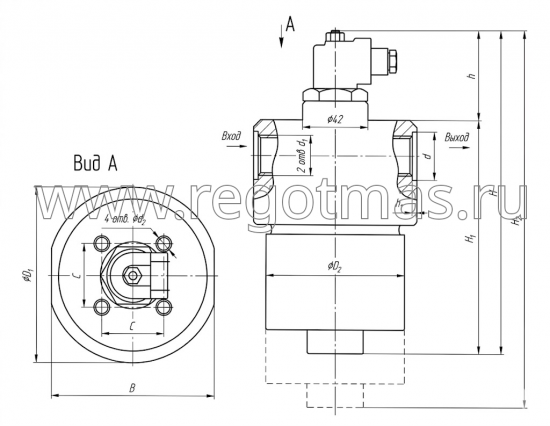

Фильтры изготавливают 4-х габаритов: 1ФГМ, 2ФГМ, 3ФГМ, 4ФГМ.
Вид присоединения: К - коническая резьба, М - метрическая резьба.
Климатическое исполнение фильтров - УХЛ.
Категория размещения - 4

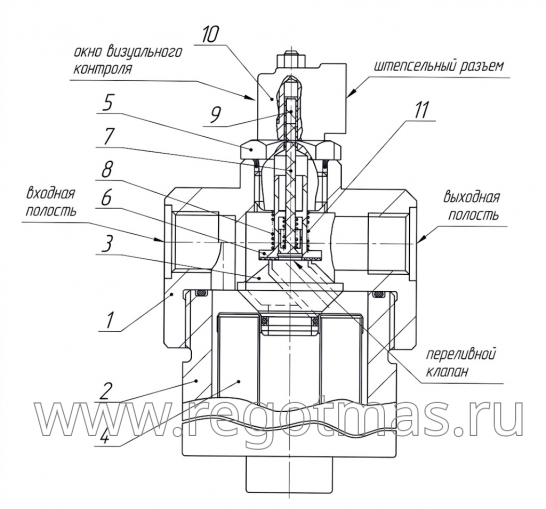

1 - головка; 2 - стакан, 3 - седло; 4 - фильтрующий элемент; 5 - корпус; 6 - поршень; 7 - плунжер; 8, 12 - пружина; 9 - магнит; 10 - указатель; 11 - выключатель электросигнала

Фильтр напорный состоит из головки 1 и стакана 2.

Головка 1 имеет входную и выходную полости, в ней находятся переливной  клапан и седло 3 для фиксирования фильтрующего элемента 4. Головка 1 герметично соединяется со стаканом



2. При нормальной работе фильтра масло через входную полость поступает в стакан 2, фильтруется и через центральное отверстие в седле 3 выходит через выходную полость.



При увеличении перепада давлений на фильтрующем элементе, а также при большой вязкости или увеличенном расходе масла начинает перемещаться плунжер 7 расположенный в поршне 6.



Магнит 9 перемещается вместе с плунжером 7. При перемещении магнита 9 визуальный сигнал (указатель 10) в прозрачном окне меняется с зеленого на красный и одновременно замыкаются контакты выключателя электросигнала 11.



Электровизуальный сигнал свидетельствует о необходимости замены фильтрующего элемента 4. Если  не заменить загрязненный фильтрующий элемент 4, то открывается переливной клапан и масло поступает в систему минуя фильтроэлемент.
